Електронно-променеве зварювання у вакуумі

ROTOR

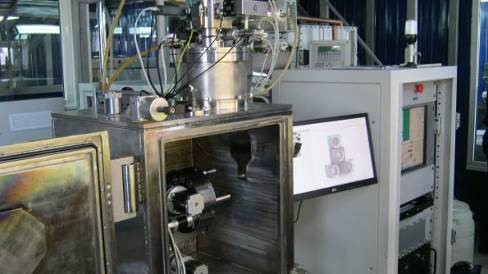

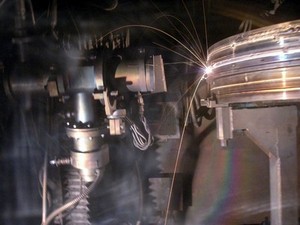

Електронно-променевий зварювальний комплекс SEO-TECH STATION 60/10 ROTOR

Установка SEO-TECH STATION 60/10 ROTOR була розроблена та впроваджена у виробництво виробничо-комерційною фірмою «SEO-TEC» (приватне підприємство) для електронно-променевого зварювання у вакуумі за траєкторіями різної конфігурації таких матеріалів як: конструкційних, нержавіючих та жароміцних сталей товщиною 0,1–6 мм; титанових, алюмінієвих та бронзових сплавів товщиною 0,1–4 мм; міді, тугоплавких металів та сплавів товщиною 0,1–3 мм. Комплекс адаптований для зварювання деталей лінійними та кільцевими швами.

Комплекс забезпечує:

  • ручне та автоматичне керування вакуумною системою;
  • зварювання в ручному та автоматичному режимі згідно з заданою технологічною програмою;
  • програмування введення/виведення кратера;
  • сканування пучка за заданими траєкторіями та формами;
  • виведення зображення поверхні об'єкта зварювання та точне наведення електронного пучка на стик;
  • діагностику функціонування основних систем установки.

Структурно обладнання складається з таких систем:

  • SEO-VAC Control — блок керування вакуумною системою;
  • SEO-BEAM Control — система керування енергоблоком установки;
  • SEO-Stage Control — система керування маніпуляторами;
  • SEO-DISS EBW — система відеоспостереження та наведення на стик у відбитих електронах;
  • SEO-SCAN — коаксіальна відеосистема на базі CCD камери.

Усі системи контролюються та керуються від центрального промислового комп'ютера за допомогою програмного забезпечення SEO TECH Control.

Технічна специфікація
1 Максимальна потужність електронного пучка 60 кВт
2 Прискорювальна напруга, макс 60 кВ
3 Діапазон зміни струму електронного пучка 1 – 1000 мА
4 Діапазон зміни струму фокусування 400 – 1000 мА
5 Діапазон зміни струму бомбардування 10 – 60 мА
6 Робочий діапазон положення гармати відносно деталі 100 – 300 мм
7 Діапазон переміщення за координатами:
  • координата Х
  • координата Y
  • обертання Z
  • до 100 мм
  • до 100 мм
  • 0 - 360°
8 Лінійна швидкість переміщення деталі 0,2 - 15 мм/сек
9 Кутова швидкість обертання деталі 0,2 - 10 об/хв
10 Точність позиціонування, не менше ±0,1 мм
11 Максимальна вага деталі до 150 кг
12 Максимальний діаметр деталі обертання, не більше 780 мм
13 Робочий об'єм камери до 10 м3
14 Час отримання робочого вакууму, не більше 25 хв
15 Залишковий тиск у камері 10-3 Торр
16 Принцип наведення на стик за допомогою ВКП (відеоконтрольного пристрою)
17 Максимальна споживана потужність, не більше 28 кВА
18 Вага комплексу, не більше 5000 кг
SEO-TECH

Електронно-променевий зварювальний комплекс SEO-TECH STATION

Електронно-променевий зварювальний комплекс призначений для однопрохідного зварювання у вакуумі за траєкторіями різної конфігурації металів, різних за твердістю та хімічним складом.

Використання електронно-променевого зварювання забезпечує з'єднання:

  • сталей товщиною до 65 мм;
  • титану та його сплавів товщиною до 70 мм;
  • алюмінію та його сплавів товщиною до 80 мм,

а також проведення локальної термообробки та наплавлення.

Комплекс забезпечує:

  • ручне та автоматизоване керування вакуумною системою;
  • зварювання в ручному та автоматичному режимі за заданою технологічною програмою;
  • виведення на екран монітора поверхні виробу та точне наведення електронного пучка на стик;
  • діагностику функціонування основних систем комплексу.

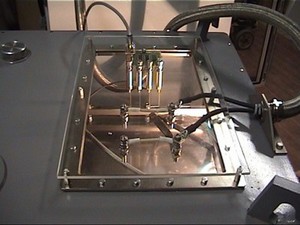

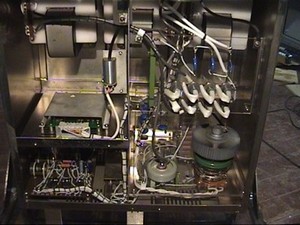

Електронно-променева зварювальна апаратура SEO-TECH

Апаратура має такі модифікації:

  • SEO-TECH 30/15 (30 кВ, 15 кВт)
  • SEO-TECH 60/6 (60 кВ, 6 кВт)
  • SEO-TECH 60/15 (60 кВ, 15 кВт)
  • SEO-TECH 60/20 (60 кВ, 20 кВт)
  • SEO-TECH 60/40 (60 кВ, 40 кВт)
  • SEO-TECH 60/60 (60 кВ, 60 кВт)

Апаратура складається з в/в блока живлення, силової шафи та електронно-променевої гармати SEO-Gun, що має два виконання: на повітрі та у вакуумі.

SEO-TECH SEO-TECH SEO-TECH
SEO-TECH

Електронно-променева гармата SEO-GUN

Електронно-променеві гармати SEO-Gun розраховані для роботи з прискорювальною напругою до 60 кВ та максимальною потужністю 60 кВт.

Гармати мають два виконання: для встановлення поза камерою (комплектуються шибером для анодного блока) та для встановлення всередині камери.

Для забезпечення робочого вакууму в районі катода гармати комплектуються турбомолекулярним насосом.

SEO-TECH

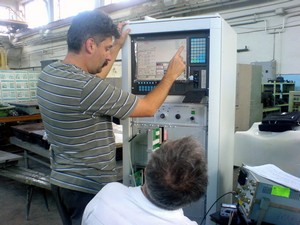

Система керування SEO-Beam Control

Система забезпечує в автоматизованому або ручному режимі керування та контроль усіх параметрів апаратури.

SEO-TECH

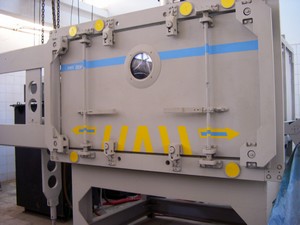

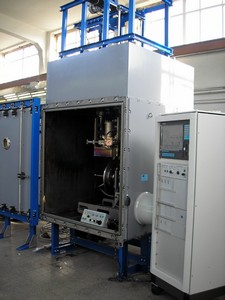

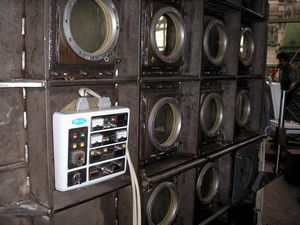

Вакуумна камера

Вакуумна камера забезпечує встановлення в ній маніпуляторів переміщення деталі/гармати, допоміжного обладнання та елементів вакуумної системи. Камера має каркасну конструкцію та компонується згідно з ТЗ замовника під конкретні технологічні процеси.

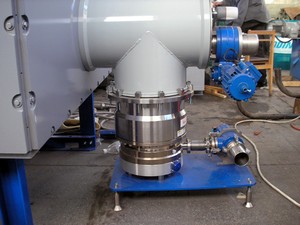

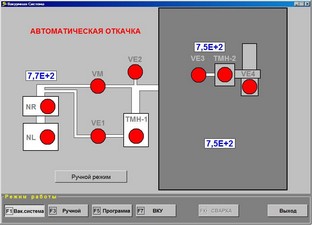

Вакуумна система

Забезпечує підтримку робочого вакууму в камері та анодному блоці гармати. Для відкачування камери система може комплектуватися турбомолекулярним або дифузійним насосом потужністю, що відповідає об'єму камери.

Для відкачування гармати остання комплектується шибером (при роботі поза камерою) та турбомолекулярним насосом для відкачування анодного простору. Керування забезпечується системою автоматизованого контролю вакууму SEO-VAC Control.

SEO-TECH SEO-TECH SEO-TECH

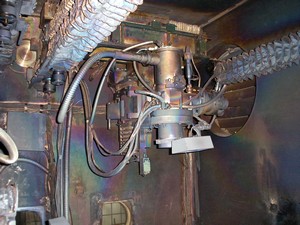

Маніпулятори та система керування маніпуляторами SEO-Stage Control

Забезпечує ручне/автоматизоване керування та програмування траєкторій. Система керування може мати до 6 координат. Маніпулятори комплектуються згідно з ТЗ замовника і складаються з лінійних та обертальних столів на крокових або асинхронних приводах.

SEO-TECH SEO-TECH
SEO-TECH

Цифрова система наведення на стик SEO–DISS EBW

Забезпечує виведення зображення зварного шва на монітор керуючого комп'ютера та гарантує точне наведення променя на стик зварного шва.

SEO-TECH

Система відеоспостереження SEO-SCAN

Забезпечує перегляд зони "деталь-гармата", робочого об'єму камери, спостереження за процесом зварювання.

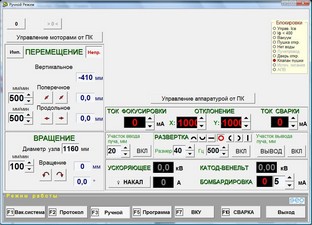

Програмне забезпечення SEO TECH Control

Призначене для автоматизованого та ручного керування електронно-зварювальною апаратурою всіх типів та модифікацій. Програма забезпечує вмикання апаратури, можливість керування всіма системами в ручному режимі, індикацію параметрів та роботу автоматизованого керування. Програма має можливість перепрограмування режимів та створення індивідуальних робочих файлів.

SEO TECH Control 1 SEO TECH Control 2

Запасні частини та витратні матеріали

  1. Запчастини до електронно-променевої гармати:
    1. Високовольтний кабель (15 м) без гермовводу
    2. Високовольтний кабель (15 м) з гермовводом
    3. Фланець вакуумовводу в камеру
    4. Шиберна заслінка анодного блока з блоком керування
    5. Ізолятор 60 кВ
    6. Детектор вторинних електронів
    7. Підсилювач сигналу вторинних електронів
    8. Клапан напуску повітря
    9. Променепровід
    10. Растрова котушка
    11. Фокусувальна котушка
    12. Анод
    13. Венельт з гайкою
    14. Втулка тримача катода (з гайкою)
    15. Гайка кріплення катода
    16. Нагрівач катода
    17. Тримач катода
    18. Фіксатор катода
    19. Катод дисковий LaB6 ∅4,7 мм
    20. Катод Т-подібний LaB6 ∅4,7 мм
    21. Катод дисковий LaB6 ∅6,0 мм
    22. Кришка з водяним охолодженням катодного блока
    23. Фланець встановлення ТМН
    24. Фланець встановлення вакуумного датчика
    25. Спіраль нагрівача катода
    26. Комплект вакуумних ущільнювачів (1 к-т)
    27. Комплект регулювальних кілець під Венельт
    28. Комплект регулювальних кілець під анод
    29. Комплект запчастин для конектора в/в кабелю з гарматою
    30. Комплект запчастин для конектора в/в кабелю з в/в блоком
  2. Запчастини до електронно-променевої апаратури:
    1. Блок розжарення та зміщення
    2. Трансформатор розжарення
    3. Трансформатор бомбардування
    4. Трансформатор струму пучка
    5. Трансформатор струму бомбардування U = 4 кВ
    6. Реле-розрядник (24 В, 4 А)
    7. Струмообмежувальний дросель
    8. Трансформатор 20 кВ
    9. Світловід в зборі (регулювання струму зварювання)
    10. Пульт ручного керування та індикації параметрів ЕЛА
