Прилади препарування об'єктів для мікроскопії

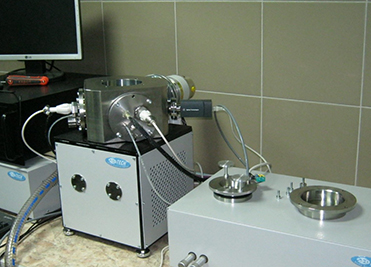

Установка іонного травлення SEO Ion MILL

Іонна установка SEO Ion MILL є зручною настільною прецизійною системою іонного полірування, призначеною для виготовлення високоякісних зразків для ПЕM та ПЕM досліджень великих електронно-прозорих областей зразків.

Установка включає 2 бічні іонні гармати (можливе встановлення вертикальної) та безмасляну вакуумну систему для ультрачистої обробки зразків.

Технічні характеристики:

1. У корпусі установки іонного полірування знаходяться дві іонні гармати, столик зі зразком, система подачі аргону, система шлюзування, датчик вимірювання вакууму. Кут між осями гармат у горизонтальній площині становить 80 град. Кут нахилу гармат у вертикальній площині змінюється в межах ± 10 градусів від площини зразка. Діаметр іонного зонда 400-500 мкм.
2. Зразок поміщають на столик, який обертається зі швидкістю 1-6 обертів на хвилину. Також є режим модульованого обертання ± 40 градусів (для підготовки зразків "cross section") зі швидкістю 2-3 оберти на хвилину.
3. Робочий вакуум у камері 10-6 Торр (безмасляний).
4. Висока напруга змінюється в межах 100В - 8 кВ, іонний струм 10 мА / см².
5. Час шлюзування об'єкта не більше 1 хв.

Комплект поставки:

1. Керуючий комп'ютер - 1 комплект.
2. Вакуумна камера зі шлюзовим пристроєм - 1 шт.
3. Вакуумна відкачувальна система у складі:
• турбомолекулярний насос 80 л\с, AGILENT або аналогічний;
• безмасляний форвакуумний насос SCROL AGILENT;
• широкодіапазонний вимірювач вакууму від атм. до 10 -7 Торр;
• електромагнітні клапани відкачування та напуску повітря в камеру;
• комплект вакуумпроводів та з'єднувальних фланців.
4. Іонні гармати – 2 шт.
5. Столик об'єктів – 1 шт.
6. Система напуску робочих газів (аргон) двоканальна з регуляторами тиску – 1 комплект.
7. Блок керування та комутації – 1 шт.
8. Високовольтне джерело живлення двоканальне – 1 шт.
9. ZOOM стереомікроскоп (опціонально відеокамера) – 1 шт.

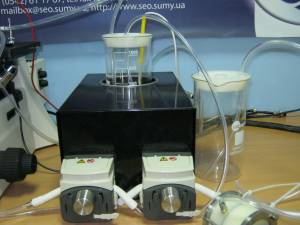

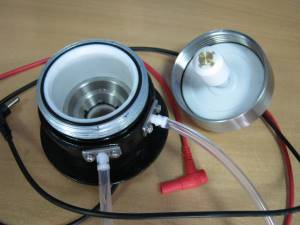

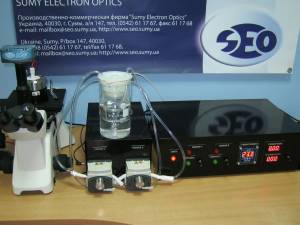

Пристрій електрохімічного полірування зразків SEO-POL EM

Прилад SEO-POL ЕМ призначений для електрохімічного полірування та остаточного доведення поверхні металографічних шліфів перед проведенням дослідження.

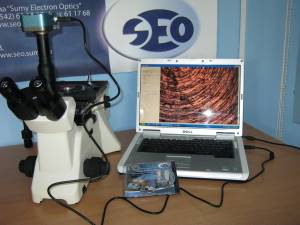

Важливою особливістю установки є можливість спостереження поверхні досліджуваних об'єктів під час електрохімічного полірування за допомогою цифрового аналізатора SEO Image Lab, виконаного на базі металографічного мікроскопа.

Блок електрохімічного полірування вбудований у стіл мікроскопа так, що під час процесу полірування можна спостерігати поверхню зразка без його вилучення з блоку.

Область застосування установки: лабораторії світлової мікроскопії дослідницьких та виробничих підприємств тощо.

Комплект поставки:

1. Блок електрохімічного полірування
2. Блок подачі електролітів
3. Блок керування подачею рідини та процесом електрохімічного полірування
4. Блок промивання камери
5. Металографічний мікроскоп
6. Цифровий аналізатор зображень SEO Image Lab

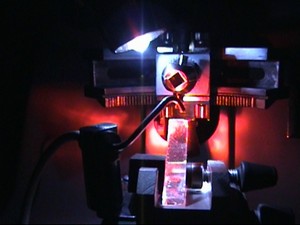

Ультрамікротом SEO-UMC

Ультрамікротом призначений для отримання ультратонких та тонких зрізів з твердих об'єктів при кімнатній температурі для електронно-оптичних досліджень у біології, медицині, хімії, мінералогії, металознавстві та інших галузях науки і техніки.

Стандартна комплектація:

1. Керуючий комп'ютер
2. Ріжучий блок
3. Бінокулярний мікроскоп
4. Антивібраційний стіл
5. Базовий комплект витратних матеріалів та приладдя

Додатково можуть бути поставлені:

1. Алмазний ніж
2. Пристрій виготовлення ножів
3. Система відеоспостереження та контролю процесу різання
4. Система підсвічування ножа та об'єкта
5. Будь-які витратні матеріали, пристосування та реактиви для препарування

Пристрій виготовлення ножів для ультрамікротома SEO-Glass Maker

Пристрій використовується в області мікротомії для виготовлення скляних ножів, що забезпечують отримання тонких, напівтонких та ультратонких зрізів.

Пристрій забезпечує порізку стандартних скляних ножів:

Комплект поставки:

• Пристрій виготовлення ножів - 1 шт.
• Пінцет - 1 шт.
• Щітка - 1 шт.
• Посібник з експлуатації

Гоніометричний пристрій для ультрамікротома

• Нахил об'єкта: ±30°
• Обертання об'єкта навколо своєї осі: 360°

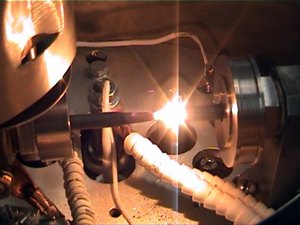

Вакуумна установка для підготовки об'єктів SEO-TEC

Застосовується для підготовки об'єктів, що досліджуються в електронних мікроскопах, для отримання багатошарових, багатокомпонентних плівок із металів та напівпровідників.

Іонно-променева станція для фінішного полірування та очищення твердих зразків Gentle Mill

Станція Gentle Mill призначена для проведення фінішного полірування та очищення твердих зразків методом іонного полірування променем високої енергії.

Основні переваги:

• не вносить домішок та сторонніх включень
• не змінює структури зразків
• зразки не зазнають механічних навантажень

Станція має повністю комп'ютеризоване керування з простим і зрозумілим інтерфейсом, що забезпечує ручне або програмне керування. Усі параметри процесу можуть бути записані або запрограмовані з подальшим їх відтворенням. Це забезпечує можливість автоматизації процесу програмування з мінімальним втручанням оператора.

Технічні характеристики:

• Енергія іонів: 100 - 2000 еВ (регульована)
• Щільність струму джерела іонів: макс 10 мА/см²
• Струм пучка: 7 - 90 мкА (регульований)
• Діаметр пучка: 750 - 1200 мкм
• Швидкість полірування: 28 мкм/год (для Si при 2000 еВ)
• Кут нахилу столу об'єктів: 0° - 45° (електрично керований з точністю 0,1°)
• Газ, що використовується: аргон
• Керований клапан подачі газу з моніторингом тиску
• Pheiffer – вакуумна система безмасляного відкачування на базі діафрагмового та ТМН насосів
• Автоматизований процес відкачування
• Вбудований промисловий комп'ютер
• Легкий для розуміння графічний інтерфейс
• Контроль усіх параметрів
• Високий ступінь автоматизації всього процесу полірування
• Програмований та ручний режими роботи
• Споживана потужність: 220 - 240 В; 1,5 А / 50 Гц

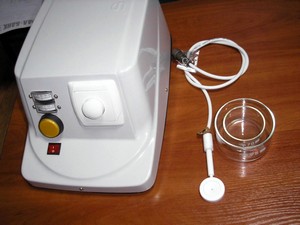

Пристрій електрохімічного полірування металів методом "пінцета" для ПЕM SEO-POL.E1

Призначено для препарування об'єктів дослідження структури металів у ПЕM.

У приладі використовується електрохімічний метод стоншення дисків ∅3 мм методом "пінцета".

Пристрій струминного електрополірування зразків для ПЕM SEO-POL.E2

Призначено для електролітичного стоншення металевих зразків методом струминного електрополірування.

Прилад електроискрової порізки металів SEO-CUT.E

Призначений для відрізки металевих заготовок методом руйнування електричним розрядом.

Використовується як прецизійна попередня порізка заготовок для подальшої обробки.

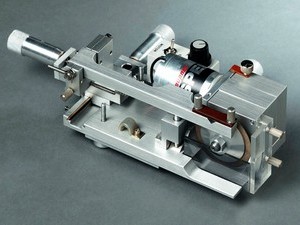

Пристрій прецизійної порізки заготовок MICROSAW

Переваги:

• висока точність
• малі габарити
• легкий у використанні

Пристрій оснащений багатоцільовим алмазним ножем для порізки твердих об'єктів. Висока точність порізки забезпечена оптичним юстуванням, що робить пристрій ідеальним для використання в електронній мікроскопії.

Компактний дизайн та легкість у керуванні дозволяють робити відтворювану порізку будь-яких твердих об'єктів, включаючи: кераміку, напівпровідники та інші тверді матеріали, які можуть бути порізані з точністю до 10 мкм.

Технічні характеристики:

• Напруга живлення: 220 В / 50 Гц
• Споживана потужність: максимум 5 Вт
• Габарити: 250 × 150 × 80 мм
• Тип алмазного різця: AOK50-0,15-2,5

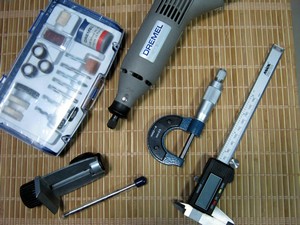

Пристрій попередньої порізки заготовок SEO-CUT.M

Призначено для попередньої порізки та підготовки зразків різних матеріалів.

Пристрій забезпечує: порізку, фрезерування, попереднє шліфування, торцювання та чищення зразків.

Пристрій механічного полірування зразків SEO-POL.M

Призначено для стоншення та видалення пошкоджених шарів зразків при попередній порізці, а також проведення процесів шліфування, полірування.

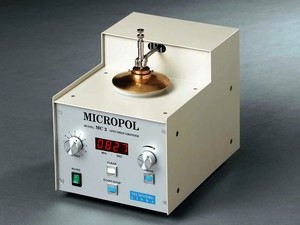

Пристрій механічного полірування зразків MICROPOL

Переваги:

• Високоточний контроль процесу стоншення зразків
• Електрично керовані робочі процеси
• Компактний дизайн та зручність у роботі

Пристрій призначений для проведення процесів шліфування/полірування з використанням планарної схеми приводного механізму.

Пристрій може бути використаний для стоншення та точного полірування об'єктів в області нанотехнологій, напівпровідників та матеріалознавства. Матеріалами, що використовуються, можуть бути шліфувальний папір, спеціальні суспензії, компаунди, що наносяться на фетрові підкладки.

Технічні характеристики:

• Вимоги до мережі: 220 В / 50 Гц, 35 Вт
• Зусилля навантаження на об'єкт: 0 - 5 Н (регульоване)
• Розмір зразка: ∅35 мм × 20 мм, маса 150 г
• Споживана потужність: максимум 14 Вт
• Габарити: 251 × 210 × 181 мм
• Таймер процесу: 1 - 3600 с, електрично керований
