Прилади для дослідження властивостей матеріалів

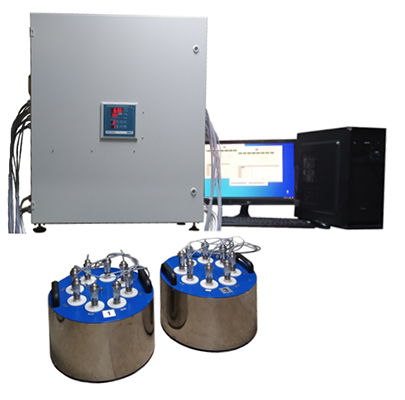

Вимірювально-обчислювальний комплекс SEO VP-01 для дослідження нано та піротехнічних порошків.

Вимірювально-обчислювальний комплекс (ВОК) призначений для вимірювання тиску пари та газів у заданому об'ємі при визначенні термостабільності речовин в ізотермічному режимі, що проводиться за атестованою методикою замовника, розробленою конкретно для кожної речовини. ВОК може використовуватися в різних галузях народного господарства, у заводських та науково-дослідних лабораторіях.

Робота ВОК заснована на вимірюванні тиску газів і пари розпаду речовин у замкнутій реакційній камері первинного перетворювача в ізотермічному режимі з реєстрацією результатів вимірювань у вигляді таблиць, графіків за допомогою персонального комп'ютера.

Тиск у реакційних камерах вимірюється прямим методом за допомогою напівпровідникових тензомодулів тиску. Вимірювання температури здійснюється за допомогою платинового термоопору, розташованого в термостаті. Підтримка заданої температури здійснюється за програмою за допомогою двох нагрівачів.

Функції регулювання температури, вимірювання тиску, перетворення сигналів у цифровий вигляд здійснюються в модулях керування, розташованих безпосередньо на термостатах і працюючих в автономному режимі після задання температури. Пакети цифрових сигналів надходять із модулів керування в пристрій сполучення, де вони об'єднуються в один потік і через інтерфейс RS-232C надходять далі в персональний комп'ютер для обробки.

Вимірювально-обчислювальний комплекс SEO VP-01 відповідає діючій технічній документації К124, обов'язковим вимогам державних стандартів: «ССБП. Обладнання виробниче. Загальні вимоги безпеки» ГОСТ 12.2.003-91; «ССБП. Обладнання виробниче. Загальні ергономічні вимоги» ГОСТ 12.2.049-80.

Технічна специфікація
1	Вхідні параметри електроенергії установки: рід струму напруга номінальна частота струму номінальна споживана потужність, не більше норми якості електричної енергії	змінний 1-фазний 220 В 50 Гц 4,5 кВА за ГОСТ 13109-97
2	Діапазон вимірювання абсолютного тиску пари та газів при термічному розпаді речовини	0…0,25 МПа
3	Межі відносної похибки вимірювання тиску	1% від верхньої межі вимірювань
4	Діапазон температур у реакційних об'ємах первинних перетворювачів	+50…+200 °С
5	Умови експлуатації: допустима температура в приміщенні максимальна відносна вологість атмосферний тиск	УХЛ 4.1 за ГОСТ 15150-69 у районах з помірним кліматом, у закритих приміщеннях 15…35 °С до 80 % при 25 °С 866,6…1067 мбар
6	Маса комплексу, не більше	250 кг
7	Габаритні розміри, не більше: шафа керування (глибина × ширина × висота) термостат (діаметр × висота)	250×810×840 мм 410×310 мм
8	Система керування	комп'ютерна
9	Програма керування забезпечує: ручний та автоматичний режими роботи діагностику функціонування основних систем відображення показників датчиків на екрані монітора
10	Тривалість безперервної роботи, не менше	72 годин
11	Гарантований термін служби (з дня введення в експлуатацію у Замовника)	12 міс.

Будова комплексу

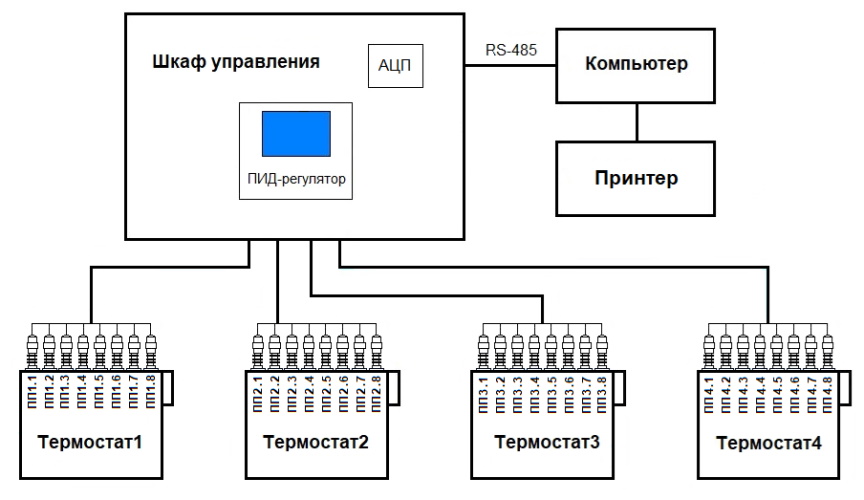

Для здійснення технологічного процесу вимірювання тиску та температури пари та газів у заданому об'ємі в ізотермічному режимі при визначенні термостабільності речовин комплекс обладнаний:

• 4-ма термостатами з 8-ма первинними перетворювачами (ПП) та нагрівальними елементами;
• шафою керування (силовий розподільник);
• комплектом дротів;
• 8-канальним ПІД-регулятором;
• керуючим комп'ютером;
• лазерним принтером.

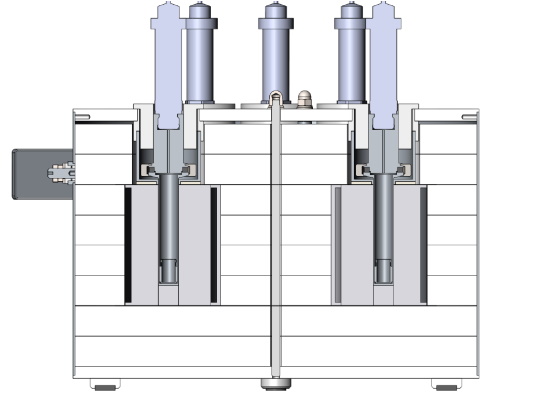

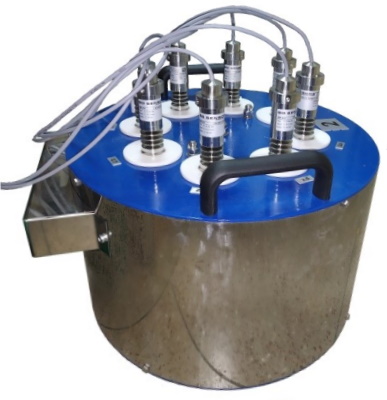

Термостат

Термостат являє собою сталевий корпус із дисками з теплоізолюючого матеріалу, в яких встановлені нагрівачі, що являють собою металеві стакани з намотаним на них дротом із високим електричним опором.

Термостат призначений для нагріву досліджуваних зразків до заданої температури.

Комплект поставки

Вимірювально-обчислювальний комплекс SEO VP-01 у складі:
1	Термостат із блоком керування та первинними перетворювачами (8 шт.)	4 комплекти
2	Шафа керування (силовий розподільник)	1 шт.
3	Комплект з'єднувальних кабелів та монтажних виробів	1 комплект
4	Керуючий комп'ютер	1 шт.
5	Лазерний принтер	1 шт.
6	Програмне забезпечення	1 комплект
7	Комплект ЗІП із первинних перетворювачів	16 шт.
8	Керівництво з експлуатації	1 шт.
9	Керівництво оператора	1 шт.
10	Паспорт із гарантійним талоном	1 шт.

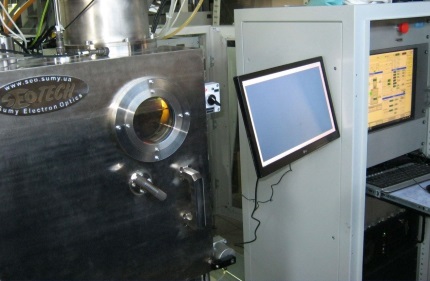

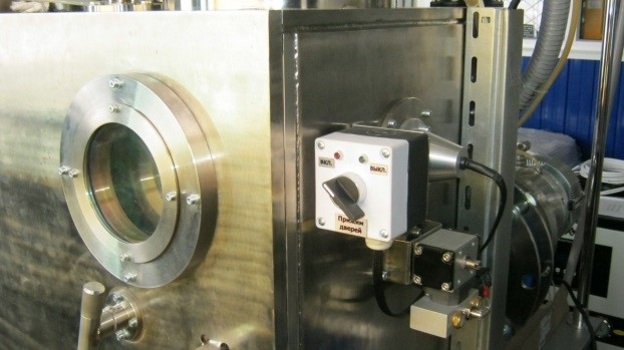

Вакуумна індукційна піч з аналітичним цифровим комплексом для дослідження порошків SEO VP-02

Технічний опис

Вакуумна індукційна піч з аналітичним цифровим комплексом для дослідження порошків SEO VP-02 призначена для визначення хімічних та технологічних властивостей порошків. Піч може використовуватися в різних галузях промисловості, у заводських та науково-дослідних лабораторіях.

Робота індукційної вакуумної печі заснована на вимірюванні ваги, геометричних розмірів та насичення газом (тип газу та його кількість) вільно насипних порошків або пресовок у закритій реакційній камері первинного перетворювача в ізотермічному та неізотермічному режимі з реєстрацією результатів вимірювань у вигляді таблиць і графіків за допомогою персонального комп'ютера.

Тиск у реакційній камері вимірюється прямим методом за допомогою напівпровідникових тензомодулів абсолютного тиску.

Вимірювання температури проводиться за допомогою термопар.

Підтримка заданої температури здійснюється за заданим оператором алгоритмом за допомогою індукційного нагрівача.

Вимірювання ваги здійснюється з використанням вбудованих ваг.

Вимірювання геометричних розмірів здійснюється цифровими датчиками вимірювання лінійних розмірів.

Тип і кількість газу вимірюється вакуумним мас-спектрометром.

Функції контролю температури, вимірювання тиску, ваги досліджуваних зразків та їх розмірів, перетворення сигналів у цифровий вигляд, а також контролю над елементами вакуумної системи здійснюються в модулях керування, розташованих безпосередньо на термостатах і працюючих в автономному режимі після задання температури.

Пакети цифрових сигналів надходять із модулів керування в пристрій сполучення, де вони об'єднуються в один потік і через інтерфейс RS-232 далі відсилаються на персональний комп'ютер для подальшої обробки та аналізу за допомогою програмного забезпечення.

Технічні характеристики

1. Тип нагріву — індукційний
   • Діаметр індуктора — 100 мм
   • Споживана потужність 6,5 кВт
   • Зв'язок із керуючим комп'ютером через RS232

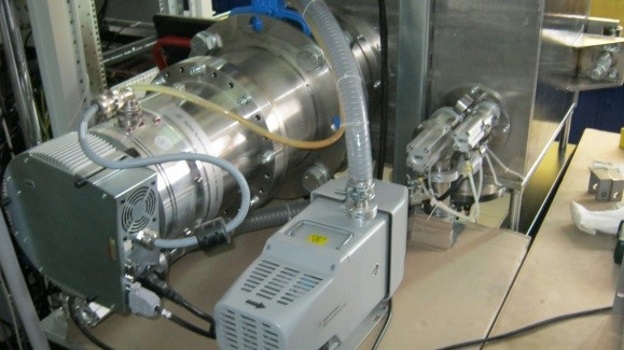

2. Тип вакуумної системи — на основі сухих (безмасляних) вакуумних насосів
   • Турбомолекулярний насос Agilent Turbo-V301Navigator
   • Безмасляний форвакуумний насос Agilent Dry Scroll Pumps IDP-3
   • Мінімальний робочий вакуум у камері — 10^-5 Торр
   • Об'єм вакуумної камери — не більше 20 літрів
   • Час отримання вакууму після завантаження зразків — не більше 10 хвилин

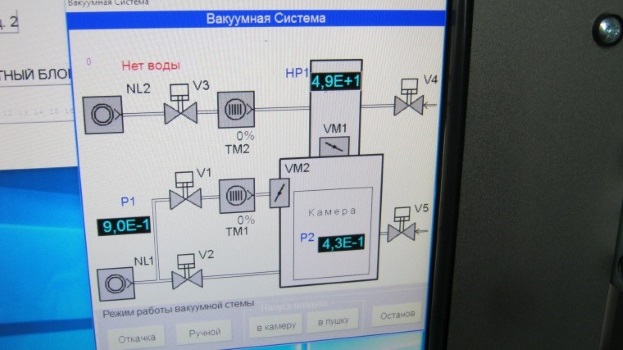

   • Система керування та контролю вакууму SEO VAC на основі вакуумного широкодіапазонного датчика Agilent FRG700 з інтерфейсом RS232 для зв'язку з керуючим комп'ютером

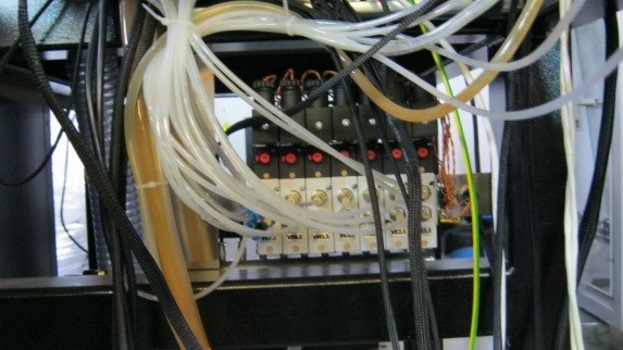

   • Тип приводу всіх систем арматури – пневматичний

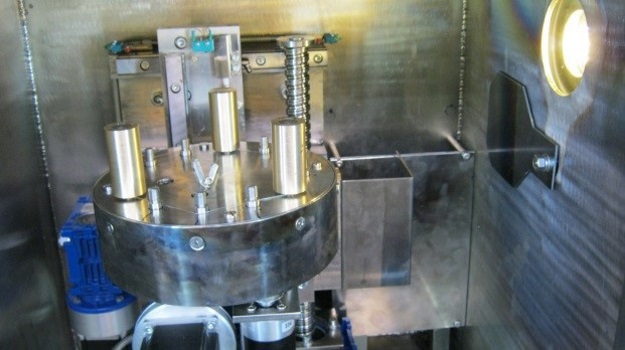

3. Термостат на 8 реакційних камер для одночасних досліджень та вимірювань параметрів процесу
   • Об'єм реакційної камери становить 1 см³
   • Діапазон вимірювання абсолютного тиску пари та газів у реакційних камерах при термічному розпаді речовин — у діапазоні від 0 до 0.25 МПа (напівпровідникові датчики напруги абсолютного тиску ТДМ-А-025)
   • Максимальний час одного циклу досліджень у реакційних камерах — 3 години
   • Межі відносної похибки вимірювання тиску — 1% від верхньої межі вимірювання
   • Діапазон температури в реакційних камерах первинних перетворювачів — від +50 до +1500 °С
   • Абсолютна похибка підтримки заданої температури в термостатах — не більше 1°С
   • Дискретність задання температури термостатування — 0,5 °С
   • Похибка задання температури термостатування не перевищує 2 °С
   • Інтервал часу між циклами вимірювання в автоматичному режимі — 1 сек ± 0,2 сек
   • Час виходу термостатів на режим з моменту їх включення — не більше 3 годин


4. Мас-спектрометр МХ7304АМ для хімічного аналізу вакуумних газових середовищ
   • Діапазон масових чисел спектрометра: основний 1-200 u, розширений до 600 u
   • Роздільна здатність (10%) в основному діапазоні 1хМ, у розширеному 40000хМ
   • Поріг чутливості, Па до 1х10^-12
   • Інтерфейс із керуючим комп'ютером — RS232


5. Система керування
   • Цифрова на базі промислового комп'ютера ADVANTECH
   • Інтерфейс із периферійними системами RS232
   • Автоматизована та ручна експлуатація вакуумної системи
   • Програмування в діалоговому режимі процесів дослідження із заданням усіх робочих параметрів
   • Ведення протоколу параметрів процесу у вигляді таблиць і гістограм
   • Складання протоколу результатів досліджень згідно з ТЗ клієнта
   • Наявність аварійного захисту, який спрацьовує при перевищенні значень тиску та/або температури, заданих у програмі контролю


6. Загальна інформація
   • Живлення має здійснюватися від мережі змінного струму 220 В з межами допустимого відхилення від мінус 15% до + 10% частоти (50 ± 1) Гц із коефіцієнтом нелінійних викривлень не більше 5%.
   • Загальне енергоспоживання всіх систем — не більше 9,5 кВт
   • Габаритні розміри установки (ширина × глибина × висота), не більше — 950×850×1600 мм
   • Вага, не більше — 100 кг
   • Час безперервної роботи печі — не менше 72 годин
   • Гарантійне використання печі з моменту введення в експлуатацію 2 роки
   • Ресурс установки — 12 років



Комплект поставки

• Вакуумна камера з сухою системою відкачування на пневматичних приводах — 1 компл.
• Індукційний нагрівач — 1 шт.

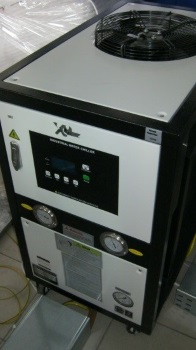

• Стаціонарна система охолодження індуктора — 1 шт.
• Термостат із реакторними камерами (8 шт.) — 1 компл.
• Первинний перетворювач із прямим вимірюванням тиску — 8 шт.

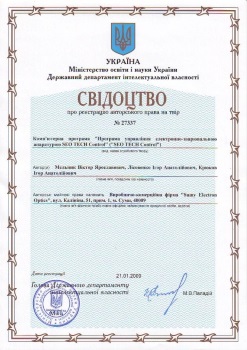

• Програма керування піччю та обробки інформації SEO TECH (свідоцтво про реєстрацію №27337 від 21.01.2009 р.) — 1 компл.

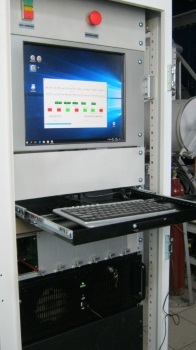

• Шафа живлення та керування — 1 шт. у складі:


  • Цифрова система керування на базі промислового SEO TECH Control — 1 шт.
  • Інтерфейсний пристрій (RS-232) — 1 шт.
  • Блок живлення індуктора — 1 шт.
  • Комутаційний блок — 1 шт.

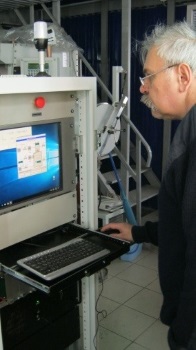

  • Робоче місце оператора — 1 шт.
  • Комплект кабелів та вакуумпроводів — 1 компл.
  • Комплект документації — 1 компл.
