Антивібраційний стіл для світлових аналізаторів зображень та УМТП
Загальна інформація
Мікроскопічні дослідження та тонкі маніпуляції зі зразками потребують особливих умов для проведення експерименту. Вібрації, теплове розширення тощо негативно впливають на мікроскопи та на інструменти, що використовуються, що призводить до спотворення отриманих результатів та зображень. У разі тонких маніпуляцій зі зразками та вібрації навіть незначної амплітуди можуть призвести до некоректного запису зображень у комп'ютер. Використання антивібраційних та ізоляційних систем підвищує продуктивність досліджень, забезпечуючи високу точність та швидкість роботи.
Антивібраційні столи з активною та пасивною віброізоляцією дають можливість повністю ізолювати мікроскопи, зразки та інструменти від впливу механічних коливань навколишнього середовища.
Ізоляційні системи, що виключають взаємний вплив мікроскопа, інструментів та зразків, необхідні для реалізації автоматизованих процесів визначення та захоплення зображень з подальшим аналізом та формуванням результатів досліджень.
Існує багато фірм, що займаються розробкою та виготовленням антивібраційних столів для мікроскопії, такі як: Supertech Instruments (Угорщина); Narishige (Японія), ЛВМО (Росія), Prior Scientific (Велика Британія).
Вартість антивібраційних столів різних виробників залежить від типу системи віброізоляції:
- з активною системою – від 12 тис. євро
- з пасивною системою – від 3 тис. євро
Наша фірма пропонує антивібраційні столи з обома типами віброізоляції.
Велику популярність серед наших замовників мають також столи з 3-ступеневою пасивною системою в силу їх привабливості за параметром ціна-якість.
Для багатьох рутинних застосувань не потрібна активна система віброізоляції. У таких випадках у лабораторіях встановлюють столи з пасивною віброізоляцією, які дозволяють працювати зі світловими мікроскопами, аналітичними вагами, мікроманіпуляторами.

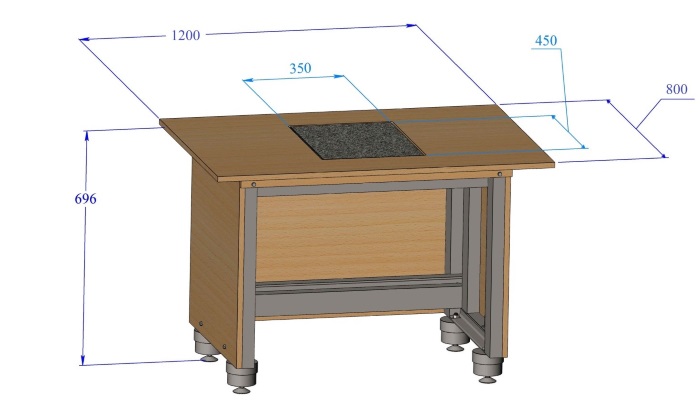

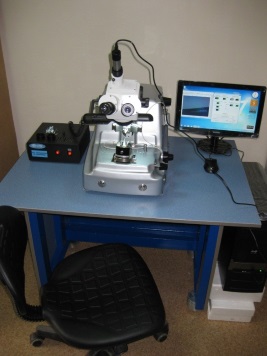

Технічні характеристики пропонованого нами столу
Стіл призначений для розміщення високочутливих вимірювальних приладів та гасіння вібрацій, критичних для точності вимірювань.

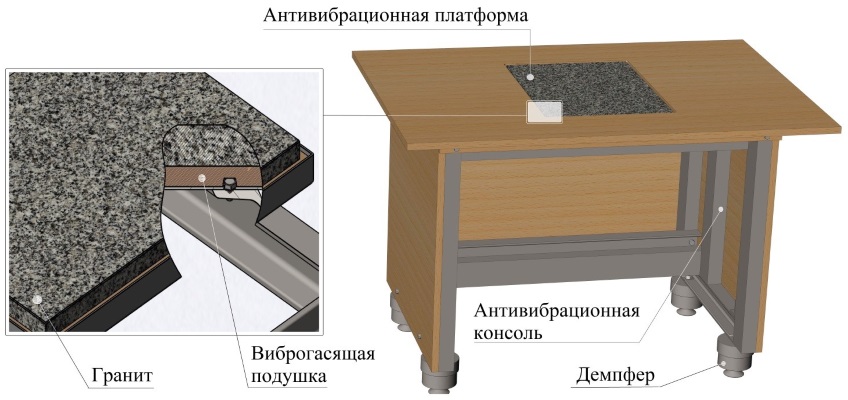

Склад столу:
- Модифіковані пружно-дисипативні демпфери (перший ступінь захисту) – 4 шт.
- Антивібраційна консоль (другий ступінь захисту) – 1 шт.
- Антивібраційна платформа (третій ступінь захисту) – 1 шт.
- Декоративна обшивка - 1 комплект.
Особливості та переваги:
- Сталева консоль розміщується на 4-х ізоляторах без контакту з рамою. Така конструкція гарантує максимальну віброізоляцію. Конструктивні вставки підсилюють жорсткість рами столу.
- Міцні ніжки стійкі навіть на похилих поверхнях.
- Антивібраційна платформа (місце для встановлення мікроскопа) розв'язана з декоративною стільницею, що ізолює мікроскоп від оператора.
- Пасивна система захисту не вимагає використання компресора; не потребує постійного дорогого обслуговування, не має шуму та нагріву, не має енергоспоживання, ефективно працює в стаціонарних та пересувних лабораторіях.
| Технічна специфікація | ||
| 1 | Діапазон частот, що гасяться, Гц | від 1,2 до 1000 |
| 2 | Кількість ступенів гасіння частот | 3 |
| 3 | Ефективність гасіння частот, % | більше 90 |
| 4 | Робоче навантаження на консоль, кг | 1000 |
| 5 | Робоче навантаження на платформу, кг | 80 |
| 6 | Габаритні розміри, мм | 1200×696×800 |

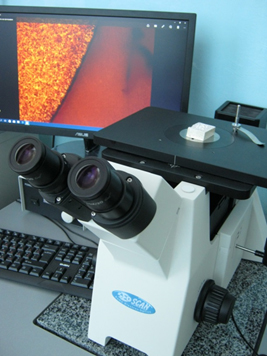

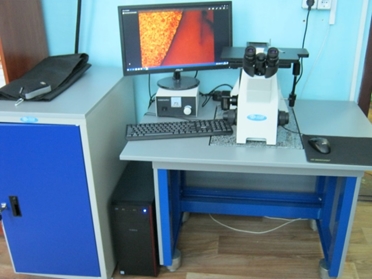

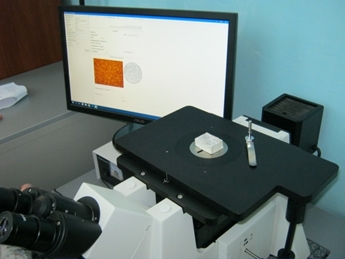

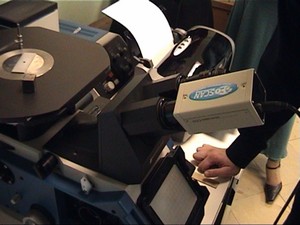

Аналізатор зображень SEO IMAGE Lab-MET
Призначення аналізатора
Аналізатор SEO ImageLab-MET на базі інвертованого металографічного мікроскопа призначений для автоматизованого металографічного аналізу металів за:
- ГОСТ 8233 — 56 (Визначення мікроструктур, у тому числі визначення пластинчастого перліту 1-го балу)
- ГОСТ 5639 — 82 (Методи виявлення та визначення величини зерна)
- ГОСТ 5640 — 68 (Оцінка мікроструктури за наявністю дефектів)
- ГОСТ 1778 — 70 (Металографічні методи визначення неметалевих включень)
- ГОСТ 1763 — 68 (Методи визначення глибини зневуглецьованого шару)
- ДСТУ ISO 3887: 2009 (Визначення глибини зневуглецювання)
- ГОСТ 801, — визначення карбідної ліквації
- ASTM E 1382 — 97, ASTM E 112 (Стандартна методика визначення середнього розміру зерна з використанням напівавтоматичного та автоматичного аналізу зображень)
- ASTM E 1245 — 03 (Стандартна методика визначення вмісту включень або другої фазової складової в металах за допомогою автоматичного аналізу зображень)
- ASTM E 45 — 05 (Стандартна методика визначення вмісту включень у сталі, метод «А»)
- DIN 50602 — 1985 (Металографічні методи оцінки вмісту неметалевих включень у високоякісних сталях)
- ISO 4967 — 1988 (Сталь. Визначення вмісту неметалевих включень, метод «А»)
- DIN EN 10247 — (Металографічне визначення вмісту неметалевих включень у сталях)
- ASTM E 1077 — 01 (Стандартні методи оцінки глибини зневуглецювання сталевих зразків)
- ASTM E 1268 — 01 (Стандартна методика визначення ступеня смугастості або орієнтування структури)
| Технічна специфікація мікроскопа | ||
| 1 | Конструкція | інвертований |
| 2 | Методи дослідження та контрастування | світле поле у відбитому світлі, поляризація |
| 3 | Насадка | тринокуляр, нахил 45° |
| 4 | Міжзінична відстань | в діапазоні 52-75 mm |
| 5 | Збільшення | ×50; ×80; ×100; ×160; ×200; ×320; ×500; ×1000; ×1600 (залежно від встановлених об'єктивів) |
| 6 | Окуляри | WF10×/22 mm;WF 16×/13 mm;WF 10×/20 CROSS mm зі шкалою. |
| 7 | Об'єктиви | Planachromatic IOS MET 5×/0,15; 10×/0,25; 20×/0,40; LWD PLAN 50×/0,6 100×/0,80; |
| 8 | Револьверний пристрій | механічний 5-ти позиційний |
| 9 | Фокусування | коаксіальний механізм з обмежувачем ходу |
| 10 | Освітлення | галогенова лампа 12V / 50W |
| 11 | Фільтри | блакитний, зелений, жовтий, поляризатор, аналізатор |
| 12 | Предметний столик | механічний координатний столик 260х240 mm, переміщення по осі X - 135 mm переміщення по осі Y - 85 mm |
| 13 | Фотоадаптер універсальний | С- MAUNT адаптер ×0.5 |
| 14 | Електроживлення | 220V, 50Hz |
| 15 | Габаритні розміри | не більше 450×360×600 mm |
| 16 | Додатково | метрологічна повірка аналізатора |
| Технічна специфікація цифрової системи запису зображення SEO-Scan | ||
| 1 | Модель | SEO-Scan500 |
| 2 | Розмір сенсора ПЗЗ | 1/2″ |
| 3 | Розмір пікселя | 4.4 μm × 4.4 μm |
| 4 | Чутливість | (mv з 1/30s):420 |
| 5 | Максимальна роздільна здатність | 5M пікселів |
| 6 | Режим відео | 1600×1200 |
| 7 | Довжина хвилі | 400-650 nm |
| 8 | Експозиція | ERS (електронна рухома прив'язка) |
| 9 | Баланс білого | автоматичний / розширений ручний |
| 10 | Автоматична експозиція | автоматична / розширена ручна |
| 11 | Вихід | USB2.0, 480Mb/s |
| 12 | Програмне керування | - розмір зображення - час експозиції - яскравість - посилення - корекція гами - колір - контрастність - насиченість |
| 13 | Необхідна операційна система | Windows XP/7/8/10 (32&64Bit system) / OSx (Mac OS X) / Linux |
Програмне забезпечення SEO IMAGE Lab (св-во про реєстрацію №27355)
Програмне забезпечення SEO ImageLab призначене для роботи в дослідницьких та промислових цілях, а також для лабораторного контролю якості.
Функціональні можливості забезпечують проведення морфологічних та фотометричних досліджень препаратів у біології, медицині, матеріалознавстві та суміжних галузях.
Основні можливості SEO ImageLab:
- Завантаження раніше записаних зображень в основних графічних форматах BMP, JPEG, GIF, TIFF, PNG та збереження оброблених зображень;
- Робота із завантаженими зображеннями в наступних режимах:
- калібрування;
- перетворення та поліпшення зображень за допомогою фільтрів;
- проведення лінійних та кутових вимірювань;
- автоматизоване та ручне виділення та вимірювання об'єктів;
- аналіз за обраним стандартом;
- статистична обробка результатів вимірювань, побудова діаграм розподілу за параметрами вимірювань.
- Збереження результатів вимірювань
- Протоколювання досліджень
Комплект поставки аналізатора
- Інвертований металургійний мікроскоп
- Калібрувальна міра
- Цифрова система запису зображення
- Керуючий комп'ютер, фотопринтер
- Антивібраційний стіл, інструментальна тумбочка
- Програмне забезпечення

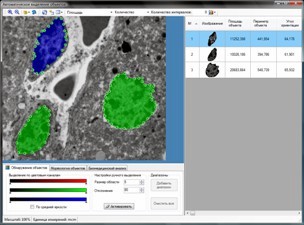

Цифровий аналізатор зображень SEO ImageLab для просвічуючих електронних мікроскопів
Основні можливості аналізатора SEO ImageLab:
- Введення зображень з оптичної системи
- Можливість роботи з раніше записаними зображеннями
- Проведення досліджень у наступних режимах та методиках:
- Захоплення зображення
- Калібрування оптичної системи аналізатора
- Поліпшення та перетворення зображень за допомогою фільтрів
- Лінійні та кутові вимірювання
- Автоматизоване виявлення та ручне виділення об'єктів
- Вимірювання об'єктів (понад 80 характеристик), морфологічний та фазовий експрес-аналіз
- Спектральний аналіз
- Статистична обробка результатів вимірювань, класифікація об'єктів, побудова діаграм розподілу
- Експорт результатів вимірювань
- Протоколювання досліджень
- Створення та інтеграція нових методик за вимогою Замовника
- Адаптація методик під стандарти ГОСТ, ASTM та рекомендації ASM
Аналізатор складається з цифрової системи SEO-SCAN та програмного забезпечення SEO ImageLab EM (св-во про реєстрацію №27335).

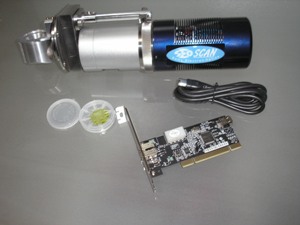

Системи SEO-SCAN мають кілька модифікацій:
| Для медико-біологічних досліджень | Для матеріалознавців | |||||
| Параметри | SEO-SCAN Bio | SEO-SCAN Bio | SEO-SCAN H Bio | SEO-SCAN Met | SEO-SCAN H Met | SEO-SCAN SH Met |
| Розмір сенсора | 1/1,8" | 2/3" | 2/3" | 2/3" | 1 | 1,2" |
| Роздільна здатність (розрядність) | 1628 х 1236, 14 біт | 1392 х 1040, 12 біт | 2456 х 2058, 12 біт | 1000 х 1000, 16 біт | 1920 х 1080, 16 біт | 2060 х 2060, 16 біт |
| Розмір пікселя | 4,4 х 4,4 | 6,45 х 6,45 | 3,45 х 3,45 | 7,4 х 7,4 | 7,4 х 7,4 | 7,4 х 7,4 |
| Кількість кадрів за сек | 14 | 16 | 9 | 60 | 31 | 16 |
| Час експозиції макс | До 60 сек | До 60 сек | До 10 сек | До 60 сек | До 60 сек | До 60 сек |
| Інтерфейс з ПК | IEEE 1394 | USB 2.0 або IEEE 1394 | IEEE 1394 | IEEE 1394 | IEEE 1394 | IEEE 1394 |
Комплект поставки систем SEO-SCAN:
- блок захоплення зображення на базі CCD камери
- IEEE 1394 FireWire контролер (для FW серії)
- кабель для підключення до ПК, програмне забезпечення SEO Capture
- програмне забезпечення SEO ImageLab (св-во про держреєстрацію №27335)
- YAG-екран
- фотоадаптер
- механізм введення сцинтилятора (під конкретну модель ПЕМ)
- * керуючий комп'ютер поставляється за погодженням

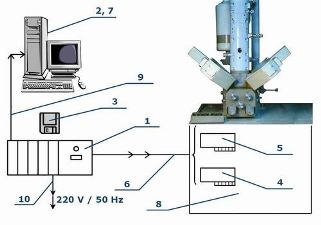

Цифрова система виведення та запису зображень SEO-DISS для РЕМ
Система РС-реєстрації зображення SEO DISS підключається та експлуатується з растровими електронними мікроскопами REM, растровими просвічуючими електронними мікроскопами STEM та електронно-променевими мікрозондами EMPA найрізноманітніших фірм-виробників, при цьому всі функції електронно-оптичних приладів зберігаються. Лише при цифровій реєстрації зображення внутрішній растровий генератор відключається, і керування променем передається SEO-DISS. Вбудоване меню РС включає мікроскоп на зовнішнє керування променем, генерує напругу відключення за Х та Y і виражає в цифровій формі аналогові сигнали зображення, зчитані з передпідсилювачів.
Технічні характеристики:
- Сканування:
- від 3 мкс до 200 мс на піксель
- ступінчасте або плавне регулювання
- Розмір зображення:
- від 250 х 250 пікселів до 2000 х 2000 пікселів
- можливість збільшення до 4000 х 4000 пікселів
- амплітуда рядка та кадру ±10 В
- Режим малого поля:
- розміри кадрів 64 х 64 пікселів; 128 х 128 пікселів; 256 х 256 пікселів з можливістю зміни параметрів розгортки
- Функції усереднення зображення:
- Для зниження рівня шумів використовується міжкадрова інтерполяція з можливістю накопичення до 16 кадрів або до 100 сканувань у точці
- Блок комутації та попередньої обробки:
- вхідна напруга ±1 В
- можливість зовнішнього відключення розгорток
- можливість регулювання яскравості та контрастності зображень
Аналізатори зображень SEO ImageLab для світлових мікроскопів
SEO ImageLab – аналізатор зображень, призначений для роботи в дослідницьких, діагностичних та виробничих цілях у різних галузях: медицині, біології, ветеринарії, геології, матеріалознавстві, металургії та ін.
Аналізатори поставляються з мікроскопом або використовуються мікроскопи замовників.
За функціональним призначенням аналізатори можуть поділятися:

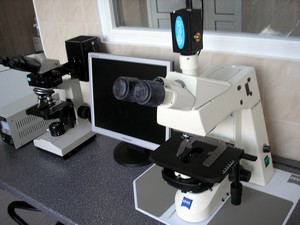

Для медико-біологічних досліджень на просвіт та відбиття
Для мікро- та біохімічних досліджень

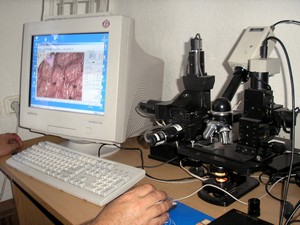

Для матеріалознавців та металографічних досліджень

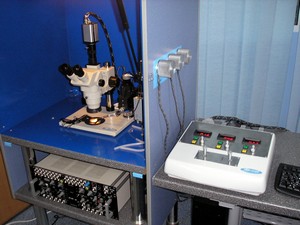

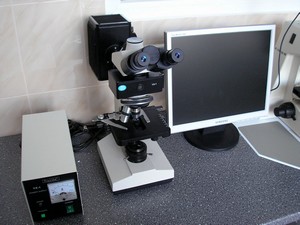

Для люмінесцентних та «Patch Clamp» досліджень

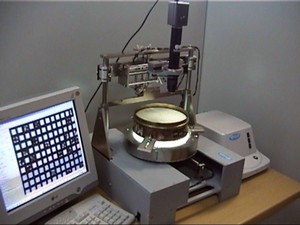

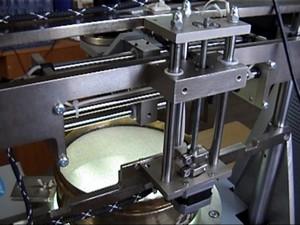

Для систем сканування та гранулометрії

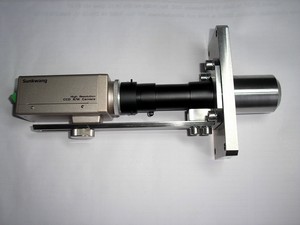

Для спеціалізованих систем в області "Machine Vision"
Аналізатор комплектується цифровою системою SEO-SCAN, що забезпечує запис кольорових та чорно-білих зображень з високою та надвисокою роздільною здатністю.
Аналіз зображень ведеться за допомогою програмного забезпечення SEO ImageLab (свідоцтво про реєстрацію №27335 від 21.01.2009 р.)
При використанні мікроскопа замовника цифрова система SEO–SCAN встановлюється на будь-який тип світлового або електронного мікроскопа за допомогою спеціалізованих фотоадаптерів.
Цифрові системи адаптуються під будь-які світлові мікроскопи за вимогою замовника та поставляються в такій комплектації:
- блок захоплення зображення на базі цифрової кольорової камери
- фотоадаптер та стикувальні фланці під конкретну модель мікроскопа
- FireWire контролер (для FW серії)
- програмне забезпечення SEO Capture для керування блоком захоплення зображень
- програмне забезпечення для обробки та аналізу зображень SEO ImageLab (св-во про держреєстрацію №27335)
- з'єднувальні джгути
- мікроскоп, робоче місце оператора та керуючий комп'ютер за погодженням із Замовником
| Технічна специфікація цифрових систем SEO-SCAN для світлових мікроскопів | ||||||||
| SEO-SCAN 1USB | SEO-SCAN 2USB | SEO-SCAN 3USB | SEO-SCAN 4USB | SEO-SCAN 5FW | SEO-SCAN 1.1FW | SEO-SCAN 1.2FW | SEO-SCAN 1.3FW | |
| Тип матриці | 1/2" CMOS | 1/3" CMOS | 1/2" CMOS | 1/2" CMOS із вбудованим LCD монітором | 1/2,5" CMOS | 1/2" ССD | 1/1,8" CMOS CCD | 2/3" CCD |
| Кількість пікселів | 1280 × 1024 | 1600 × 1200 | 2560 × 1920 | 2048 × 1536 | 2592 × 1944 | 1392 × 1024 (потроєння) | 1628 × 1236 (потроєння) | 2456 × 2058 (потроєння) |
| Розмір пікселя | 5,2 × 5,2 мкм | 2,8 × 2,8 мкм | 2,2 × 2,2 мкм | 3,2 × 3,2 мкм | 2,2 × 2,2 мкм | 4,65 × 4,65 мкм | 4,4 × 4,4 мкм | 3,45 × 3,45 мкм |
| Розрядність пікселя | 8 біт | 8 біт | 8 біт | 8 біт | 12 біт | 8 біт | 8-14 біт | 12 біт |
| Розмір світлочутливої області | 6,66 × 5,32 мм | 4,48 × 3,36 мм | 5,63 × 4,22 мм | 8,0 × 4,9 мм | 5,70 × 4,28 мм | 6,4 × 4,8 мм | 7,0 × 5,2 мм | 8,5 × 7,1 мм |
| Частота кадру | 25 кадрів/с | 18 кадрів/с | 6 кадрів/с | 28 кадрів/с | 7,5 кадрів/с | 17,7 кадрів/с | 14 кадрів/с | 7,5 кадрів/с |
| Тип затвора | Rolling | Rolling | Rolling | Програмно-керований | 10 мкс – 32 с | 20 мкс - 67 с | 20 мкс - 67 с | 20 мкс – 10 с |
| Інтерфейс із ПК | USB 2.0 | USB 2.0 | USB 2.0 | USB 2.0; ТВ–вихід; NTSC/PAL | IEEE-1394.a | IEEE-1394.a | IEEE-1394.a | IEEE-1394.a |
| Додаткові властивості | Програмне керування: посиленням, експозицією, балансом білого, частотою кадру; JPEG, BMP, AVI формати запису | Контроль: яскравості, контрасту, колірного балансу, роздільної здатності, ZOOM. Формат JPEG, BMP, MPEG-4 | Повний програмний контроль параметрів; JPEG, BMP формати | Повний програмний контроль | Повний програмний контроль | Повний програмний контроль | ||
