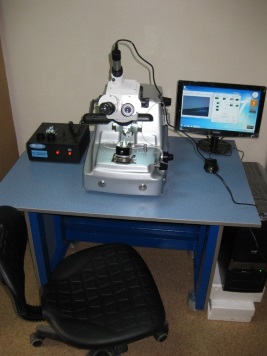

Антивибрационный стол для световых анализаторов изображений и УМТП
Общая информация
Микроскопические исследования и тонкие манипуляции с образцами требуют особых условий для проведения эксперимента. Вибрации, тепловое расширение и т.п. негативно влияют на микроскопы и на используемые инструменты, что приводит к искажению получаемых результатов и изображений. В случае тонких манипуляций с образцами и вибрации даже незначительной амплитуды могут провести к некорректной записи изображений в компьютер. Использование антивибрационных и изоляционных систем повышает производительность исследований, обеспечивая высокую точность и скорость работы.
Антивибрационные столы с активной и пассивной виброизоляцией дают возможность полностью изолировать микроскопы, образцы и инструменты от воздействия механических колебаний окружающей среды.
Изоляционные системы, исключающие взаимное влияние микроскопа, инструментов и образцов, необходимы для реализации автоматизированных процессов определения и захвата изображений с дальнейшим анализом и формированием результатов исследований.
Существует много фирм, занимающихся разработкой и изготовлением антивибрационных столов для микроскопии, такие как: Supertech Instruments(Венгрия); Narishige (Япония) , ЛВМО (Россия), Prior Scientific (Великобритания).
Стоимость антивибрационных столов различных производителей зависит от типа системы виброизоляции:
- с активной системой – от 12 тыс. евро
- с пассивной системой- от 3 тыс. евро
Наша фирма предлагает антивибрационные столы с обеими типами виброизоляции.
Большую популярность среди наших заказчиков имеют также столы с 3-х ступенчатой пассивной системой в силу их привлекательности по параметру цена-качество.
Для многих рутинных применений не нужна активная система виброизоляции. В таких случаях в лабораториях устанавливают столы с пассивной виброизоляцией, которые позволяют работать со световыми микроскопами, аналитическими весами, микроманипуляторами.

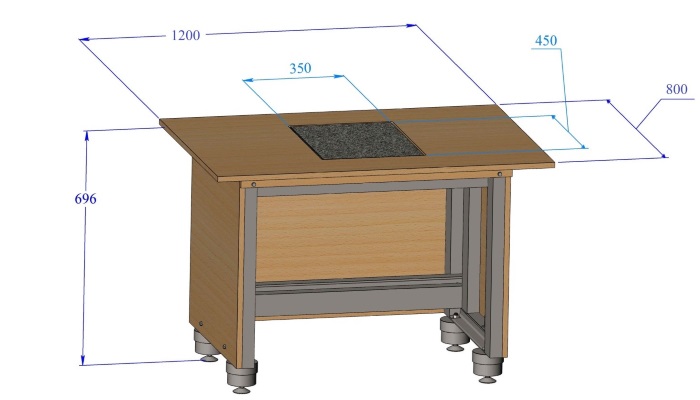

Технические характеристики предлагаемого нами стола
Стол предназначен для размещения высокочувствительных измерительных приборов и гашения вибраций, критичных для точности измерений.
Состав стола:
- Модифицированные упруго-диссипативные демпферы (первая ступень защиты) – 4 шт.
- Антивибрационная консоль (вторая ступень защиты) – 1 шт.
- Антивибрационная платформа (третья ступень защиты) – 1 шт.
- Декоративная обшивка - 1 комплект.
Особенности и преимущества:

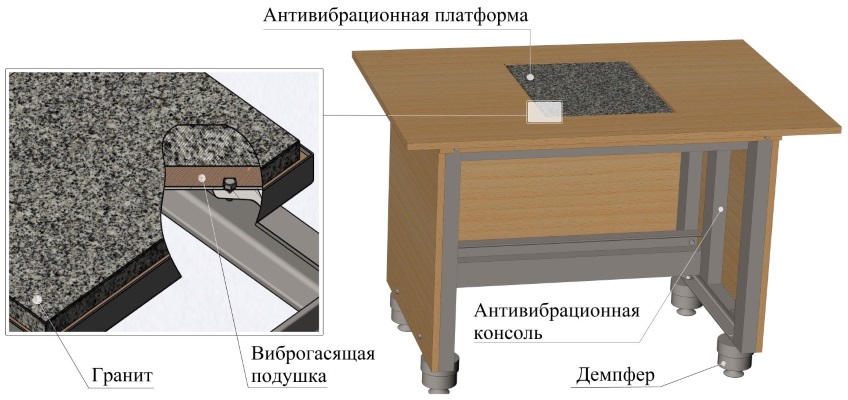

- Стальная консоль размещается на 4-х изоляторах без контакта с рамой. Такая конструкция гарантирует максимальную виброизоляцию. Конструктивные вставки усиливают жёсткость рамы стола.
- Прочные ножки устойчивы даже на наклонных поверхностях.
- Антивибрационная платформа (место для установки микроскопа) развязана с декоративной столешницей, что изолирует микроскоп от оператора.
- Пассивная система защиты не требует использования компрессора; не нуждается в постоянном дорогостоящем обслуживании, не имеет шума и нагрева, не имеет энергопотребления, эффективно работает в стационарных и передвижных лабораториях.
| Техническая спецификация | ||
| 1 | Диапазон гасимых частот, Гц | от 1,2 до 1000 |
| 2 | Количество ступеней гашения частот | 3 |
| 3 | Эффективность гашения частот, % | более 90 |
| 4 | Рабочая нагрузка на консоль, кг | 1000 |
| 5 | Рабочая нагрузка на платформу, кг | 80 |
| 6 | Габаритные размеры, мм | 1200×696×800 |

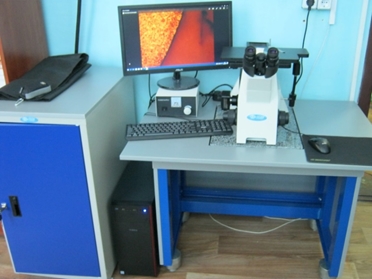

Анализатор изображений SEO IMAGE Lab-MET
Назначение анализатора

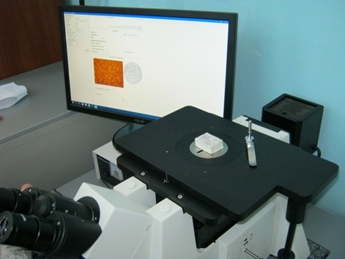

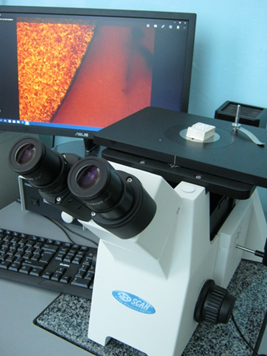

Анализатор SEO ImageLab-MET на базе инвертированного металлографического микроскопа предназначен для автоматизированного металлографического анализа металлов по:
- ГОСТ 8233 — 56 (Определение микроструктур, в том числе определение пластинчатого перлита 1- го балла)
- ГОСТ 5639 — 82 (Методы выявления и определения величины зерна)
- ГОСТ 5640 — 68 (Оценка микроструктуры по наличию дефектов)
- ГОСТ 1778 — 70 (Металлографические методы определения неметаллических включений)
- ГОСТ 1763 — 68 (Методы определения глубины обезуглероженного слоя)
- ДСТУ ISO 3887: 2009 (Определения глубины обезуглероживания)
- ГОСТ 801, — определение карбидной ликвации
- ASTM E 1382 — 97, ASTM E 112 (Стандартная методика определения среднего размера зерна с использованием полуавтоматического и автоматического анализа изображений)
- ASTM E 1245 — 03 (Стандартная методика определения содержания включений или второй фазовой составляющей в металлах посредством автоматического анализа изображений)
- ASTM E 45 — 05 (Стандартная методика определения содержания включений в стали, метод «А»)
- DIN 50602 — 1985 (Металлографические методы оценки содержания неметаллических включений в высококачественных сталях)
- ISO 4967 — 1988 (Сталь. Определение содержания неметаллических включений, метод «А»)
- DIN EN 10247 — (Металлографическое определение содержания неметаллических включений в сталях)
- ASTM E 1077 — 01(Стандартные методы оценки глубины обезуглероживания стальных образцов)
- ASTM E 1268 — 01 (Стандартная методика определения степени полосчатости или ориентировки структуры)
| Техническая спецификация микроскопа | ||
| 1 | Конструкция | инвертированный |
| 2 | Методы исследования и контрастирования | светлое поле в отраженном свете, поляризация |
| 3 | Насадка | тринокуляр, наклон 45° |
| 4 | Междузрачковое расстояние | в диапазоне 52-75 mm |
| 5 | Увеличение | ×50; ×80; ×100; ×160; ×200; ×320; ×500; ×1000; ×1600 (в зависимости от установленных объективов) |
| 6 | Окуляры | WF10×/22 mm;WF 16×/13 mm;WF 10×/20 CROSS mm со шкалой. |
| 7 | Объективы | Planachromatic IOS MET 5×/0,15; 10×/0,25; 20×/0,40; LWD PLAN 50×/0,6 100×/0,80; |
| 8 | Револьверное устройство | механическое 5-ти позиционное |
| 9 | Фокусировка | коаксиальный механизм с ограничителем хода |
| 10 | Освещение | галогеновая лампа 12V / 50W |
| 11 | Фильтры | голубой, зеленый, желтый, поляризатор, анализатор |
| 12 | Предметный столик | механический координатный столик 260х240 mm, перемещение по оси X - 135 mm перемещение по оси Y - 85 mm |
| 13 | Фотоадаптер универсальный | С- MAUNT адаптер ×0.5 |
| 14 | Электропитание | 220V, 50Hz |
| 15 | Габаритные размеры | не более 450×360×600 mm |
| 16 | Дополнительно | метрологическая поверка анализатора |
| Техническая спецификация цифровой системы записи изображения SEO-Scan | ||
| 1 | Модель | SEO-Scan500 |
| 2 | Размер сенсора ПЗС | 1/2″ |
| 3 | Размер пикселя | 4.4 μm × 4.4 μm |
| 4 | Чувствительность | (mv with 1/30s):420 |
| 5 | Максимальное разрешение | 5M pixels |
| 6 | Режим видео | 1600×1200 |
| 7 | Длина волны | 400-650 nm |
| 8 | Экспозиция | ERS (электронная подвижная привязка) |
| 9 | Баланс белого | автоматическое / расширенное ручное |
| 10 | Автоматическая экспозиция | автоматическая / расширенная ручная |
| 11 | Выход | USB2.0, 480Mb/s |
| 12 | Программируемое управление | - размер изображения - время экспозиции - яркость - усиление - коррекция гаммы - цвет - контрастность - насыщенность |
| 13 | Требуемая операционная система | Windows XP/7/8/10 (32&64Bit system) / OSx (Mac OS X) / Linux |
Программное обеспечение SEO IMAGE Lab (св.-во о регистрации №27355)
Программное обеспечение SEO ImageLab предназначено для работы в исследовательских и промышленных целях, а также для лабораторного контроля качества.
Функциональные возможности обеспечивают проведение морфологических и фотометрических исследований препаратов в биологии, медицине, материаловедении и смежных областях.
Основные возможности SEO ImageLab:
- Загрузка ранее записанных изображений в основных графических форматах BMP, JPEG, GIF, TIFF, PNG и сохранение обработанных изображений;
- Работа с загруженными изображениями в следующих режимах:
- калибровка;
- преобразование и улучшение изображений с помощью фильтров;
- проведение линейных и угловых измерений;
- автоматизированное и ручное выделение и измерение объектов;
- анализ по выбранному стандарту;
- статистическая обработка результатов измерений, построение диаграмм распределения по параметрам измерений.
- Сохранение результатов измерений
- Протоколирование исследований
Комплект поставки анализатора
- Инвертированный металлургический микроскоп
- Калибровочная мера
- Цифровая система записи изображения
- Управляющий компьютер, фотопринтер
- Антивибрационный стол, инструментальная тумбочка
- Программное обеспечение

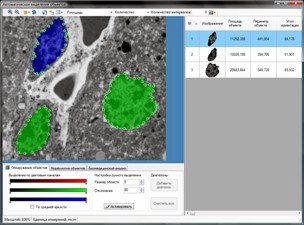

Цифровой анализатор изображений SEO ImageLab для просвечивающих электронных микроскопов
Основные возможности анализатора SEO ImageLab:
- Ввод изображений с оптической системы
- Возможность работы с ранее записанными изображениями
- Проведение исследований в следующих режимах и методиках:
- Захват изображения
- Калибровка оптической системы анализатора
- Улучшение и преобразование изображений с помощью фильтров
- Линейные и угловые измерения
- Автоматизированное обнаружение и ручное выделение объектов
- Измерение объектов (более 80 характеристик), морфологический и фазовый экспресс-анализ
- Спектральный анализ
- Статистическая обработка результатов измерений, классификация объектов, построение диаграмм распределения
- Экспорт результатов измерений
- Протоколирование исследований
- Создание и интеграция новых методик по требованию Заказчика
- Адаптация методик под стандарты ГОСТ, ASTM и рекомендации ASM

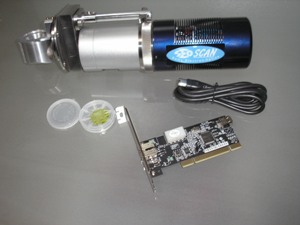

Анализатор состоит из цифровой системы SEO-SCAN и программного обеспечения SEO ImageLab EM (св-во о регистрации №27335).
Системы SEO-SCAN имеют несколько модификаций:
| Для медико-биологических исследований | Для материаловедов | |||||
| Параметры | SEO-SCAN Bio | SEO-SCAN Bio | SEO-SCAN H Bio | SEO-SCAN Met | SEO-SCAN H Met | SEO-SCAN SH Met |
| Размер сенсора | 1/1,8" | 2/3" | 2/3" | 2/3" | 1 | 1,2" |
| Разрешение (разрядность) | 1628 х 1236, 14 бит | 1392 х 1040, 12 бит | 2456 х 2058, 12 бит | 1000 х 1000, 16 бит | 1920 х 1080, 16 бит | 2060 х 2060, 16 бит |
| Размер пикселя | 4,4 х 4,4 | 6,45 х 6,45 | 3,45 х 3,45 | 7,4 х 7,4 | 7,4 х 7,4 | 7,4 х 7,4 |
| Количество кадров в сек | 14 | 16 | 9 | 60 | 31 | 16 |
| Время экспозиции макс | До 60 сек | До 60 сек | До 10 сек | До 60 сек | До 60 сек | До 60 сек |
| Интерфейс с ПК | IEEE 1394 | USB 2.0 или IEEE 1394 | IEEE 1394 | IEEE 1394 | IEEE 1394 | IEEE 1394 |
Комплект поставки систем SEO-SCAN:
- блок захвата изображения на базе CCD камеры
- IEEE 1394 FireWire контроллер (для FW серии)
- кабель для подключения к ПК, программное обеспечение SEO Capture
- программное обеспечение SEO ImageLab (св-во о госрегистрации №27335)
- YAG –экран
- фотоадаптер
- механизм ввода сцинтиллятора (под конкретную модель ПЭМ)
- * управляющий компьютер поставляется по согласованию

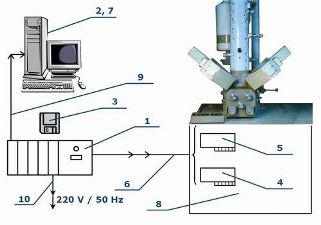

Цифровая система вывода и записи изображений SEO-DISS для РЭМ
Cистема РС-регистрации изображения SEO DISS подключается и эксплуатируется с растровыми электронными микроскопами REM, растровыми просвечивающими электронными микроскопами STEM и электронно-лучевыми микрозондами EMPA самых различных фирм изготовителей, при этом все функции электронно-оптических приборов сохраняются. Лишь при цифровой регистрации изображения внутренний растровый генератор отключается, и управление лучом передается SEO-DISS. Встроенное меню РС включает микроскоп на внешнее управление лучом, генерирует напряжение отключения по Х и Y и выражает в цифровой форме аналоговые сигналы изображения, считанные с предусилителей.
Технические характеристики:
- Сканирование:
- от 3 мкс до 200 мс на пиксель
- ступенчатая или плавная регулировка
- Размер изображения:
- от 250 х 250 пикселей до 2000 х 2000 пикселей
- возможность увеличения до 4000 х 4000 пикселей
- амплитуда строки и кадра ±10 В
- Режим малого поля:
- размеры кадров 64 х 64 пикселей; 128 х 128 пикселей; 256 х 256 пикселей с возможностью изменения параметров развертки
- Функции усреднения изображения:
- Для снижения уровня шумов используются межкадровая интерполяция с возможностью накопления до 16 кадров или до 100 сканирований в точке
- Блок коммутации и предварительной обработки:
- входное напряжение ±1 В
- возможность внешнего отключения разверток
- возможность регулировки яркости и контрастности изображений
Анализаторы изображений SEO ImageLab для световых микроскопов
SEO ImageLab – анализатор изображений, предназначенный для работы в исследовательских, диагностических и производственных целях в различных областях: медицине, биологии, ветеринарии, геологии, материаловедении, металлургии и др.
Анализаторы поставляются с микроскопом или используются микроскопы заказчиков.
По функциональному назначению анализаторы могут делиться:

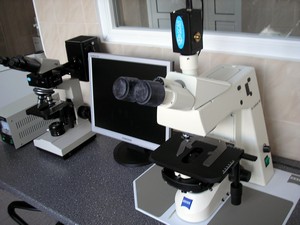

Для медико-биологических исследований на просвет и отражение
Для микро- и биохимических исследований

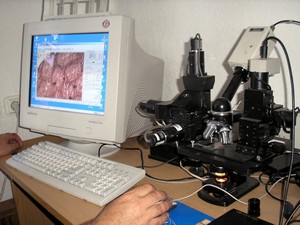

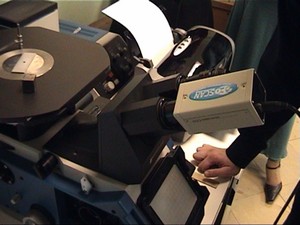

Для материаловедов и металлографических исследований

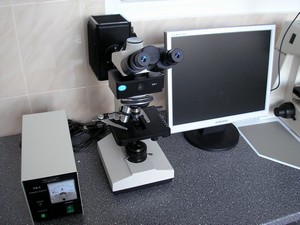

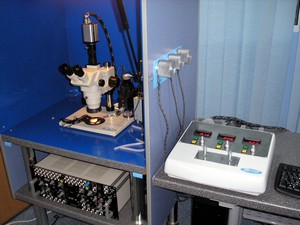

Для люминесцентных и «Patch Clamp» исследований

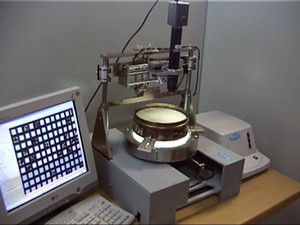

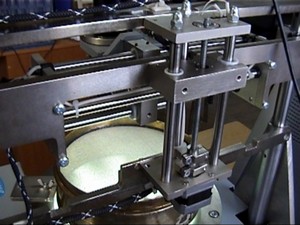

Для систем сканирования и гранулометрии

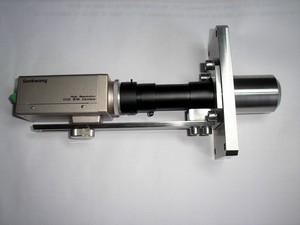

Для специализированных систем в области "Machine Vision"
Анализатор комплектуется цифровой системой SEO-SCAN, обеспечивающей запись цветных и черно-белых изображений с высоким и сверхвысоким разрешением.
Анализ изображений ведется с помощью программного обеспечения SEO ImageLab (свидетельство о регистрации №27335 от 21.01.2009 г.)
При использовании микроскопа заказчика цифровая система SEO–SCAN устанавливается на любой тип светового или электронного микроскопа с помощью специализированных фотоадаптеров.
Цифровые системы адаптируются под любые световые микроскопы по требованию заказчика и поставляются в следующей комплектации:
- блок захвата изображения на базе цифровой цветной камеры
- фотоадаптер и стыковочные фланцы под конкретную модель микроскопа
- FireWire контроллер (для FW серии)
- программное обеспечение SEO Capture управления блоком захвата изображений
- программное обеспечение для обработки и анализа изображений SEO ImageLab (св-во о госрегистрации №27335)
- соединительные жгуты
- микроскоп, рабочее место оператора и управляющий компьютер по согласованию с Заказчиком
| Техническая спецификация цифровых систем SEO-SCAN для световых микроскопов | ||||||||
| SEO-SCAN 1USB | SEO-SCAN 2USB | SEO-SCAN 3USB | SEO-SCAN 4USB | SEO-SCAN 5FW | SEO-SCAN 1.1FW | SEO-SCAN 1.2FW | SEO-SCAN 1.3FW | |
| Тип матрицы | 1/2" CMOS | 1/3" CMOS | 1/2" CMOS | 1/2" CMOS со встроенным LCD монитором | 1/2,5" CMOS | 1/2" ССD | 1/1,8" CMOS CCD | 2/3" CCD |
| Количество пикселей | 1280 × 1024 | 1600 × 1200 | 2560 × 1920 | 2048 × 1536 | 2592 × 1944 | 1392 × 1024 (утроение) | 1628 × 1236 (утроение) | 2456 × 2058 (утроение) |
| Размер пикселя | 5,2 × 5,2 мкм | 2,8 × 2,8 мкм | 2,2 × 2,2 мкм | 3,2 × 3,2 мкм | 2,2 × 2,2 мкм | 4,65 × 4,65 мкм | 4,4 × 4,4 мкм | 3,45 × 3,45 мкм |
| Разрядность пикселя | 8 бит | 8 бит | 8 бит | 8 бит | 12 бит | 8 бит | 8-14 бит | 12 бит |
| Размер светочувствительной области | 6,66 × 5,32 мм | 4,48 × 3,36 мм | 5,63 × 4,22 мм | 8,0 × 4,9 мм | 5,70 × 4,28 мм | 6,4 × 4,8 мм | 7,0 × 5,2 мм | 8,5 × 7,1 мм |
| Частота кадра | 25 кадров/с | 18 кадров/с | 6 кадров/с | 28 кадров/с | 7,5 кадров/с | 17,7 кадров/с | 14 кадров/с | 7,5 кадров/с |
| Тип затвора | Rolling | Rolling | Rolling | Программно-управляемый | 10 мкс – 32 с | 20 мкс - 67 с | 20 мкс - 67 с | 20 мкс – 10 с |
| Интерфейс с ПК | USB 2.0 | USB 2.0 | USB 2.0 | USB 2.0; ТВ–выход; NTSC/PAL | IEEE-1394.a | IEEE-1394.a | IEEE-1394.a | IEEE-1394.a |
| Дополнительные свойства | Программное управление: усилением, экспозицией, балансом белого, частотой кадра; JPEG, BMP, AVI форматы записи | Контроль: яркости, контраста, цветового баланса, разрешения, ZOOM. Формат JPEG, BMP, MPEG-4 | Полный программный контроль параметров; JPEG, BMP форматы | Полный программный контроль | Полный программный контроль | Полный программный контроль | ||
